304不锈钢热轧板工艺! |
来源: 日期:2020-11-21 10:13 点击: 属于:常见问题 |

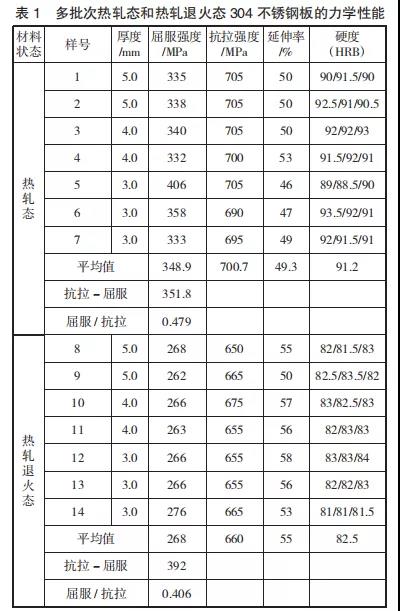

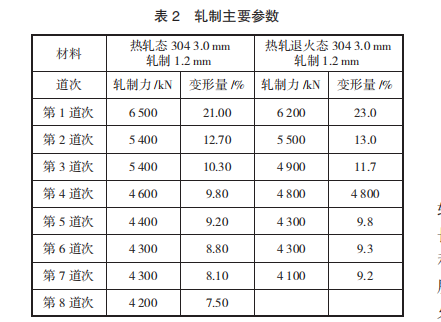

304 不锈钢在冷轧过程中, 亚稳态的奥氏体组织会发生应变诱导马氏体相变, 使得钢的强度和硬度升高、塑性下降, 产生了明显的加工硬化。 强度和硬度较低,塑性较好,利于轧制。若对热轧卷不退火直接进行冷轧,可大幅降低材料生产成本。 热轧卷不退火直接冷轧的可行性分析 和热轧退火态 304 的力学性能可见, 热轧态与热轧退火态相比,平均屈服强度高 80.9 MPa, 平均抗拉强度高 40.7 MPa, 延伸率低 5.7%。 明显,对冷轧设备的负荷改变不大。 卷晶粒已完全回复再结晶。不退火的热轧卷也发生了部分回复。 ![]() 拉长的晶粒形核变成等轴晶,消除晶粒拉长形成的显微组织和残余应力,可以消除一部分的加工硬化。带钢在热轧空冷后, 出现与退火处理后类似的特性。 冷轧试验 对未退火的 304 热轧卷进行冷轧,冷轧机采用辊系多、刚性大的二十辊森基米尔轧机,轧制过程中通过调整支撑辊的 凸度以及一中间辊的轴向控制板形, 投用 ACG 系统控制钢带厚度,同时适当增加轧制润滑油的流量,以提高钢带在轧制 过程中的冷却效果。 轧制压力均比普通退火料高,但变形率偏低,同样的轧制总变形率,在轧制力不大幅提高的条件下,不退火直接轧制的卷 比退火卷多一个轧制道次,详见表 2。说明热轧未退火料的变形抗力较大。 ![]() 后续对冷轧后的两种材料进行固溶退火,退火温度在 1 050~1 150 ℃之间进行。固溶退火的目的是将析出的碳化物 重新溶入奥氏体中,同时将冷轧后的条带组织回复再结晶。 抗拉强度均达到标准,但热轧态的延伸率略低,强度略高。 组织重新形核,发生再结晶,晶粒均已完全恢复,但热轧未退火材料的晶粒更细。 两种工艺中析出物的固溶、析出过程相同,但热轧不退火状态下直接冷轧时,热轧态的等轴晶变为长方形纤维组织, 同时一部分的变形功以残余应力和点阵畸变的形式被保留下来,形成再结晶驱动力, 所以热轧未退火的钢卷经冷轧后 更容易进行固溶退火;而热轧退火的钢卷,晶粒会在固溶退火时进一步长大。所以热轧未退火的材料在冷轧后固溶退火 更容易发生,二是退火后晶粒更细化。 结论 1)304 热轧未退火钢卷可以直接进行冷轧,但轧制抗力比退火态材料要大。 有价值的金属。目前 AOD 小批量试验测算的效益为 1 000 元/t,若能优化入炉条件,在冶炼过程温度富余的情况下增加使 用量,效益将进一步扩大。 硅耗升高 0.2 kg/t,石灰消耗升高1.0 kg/t,合计影响成本 377 元/炉,折算废钢和渣钢的差价,效益较好。 |
上一篇:不锈钢为什么发生氧化 下一篇:冷、热轧不锈钢板的区别? |
